Cách chọn cảm biến quang SIRON phù hợp cho băng tải và máy đóng gói

Cảm biến quang (photoelectric sensor) phát ra chùm sáng và nhận lại ánh sáng đó để phát hiện vật thể không cần tiếp xúc. Đây là loại cảm biến phổ biến nhất trên băng tải, máy đóng gói, máy chiết rót và dây chuyền lắp ráp. Tuy nhiên, chọn sai kiểu cảm biến là nguyên nhân hàng đầu khiến máy báo sai, đếm thiếu hoặc dừng vô cớ. Bài viết này hướng dẫn cách chọn cảm biến quang SIRON theo từng tình huống thực tế, kèm thông số từ hãng của hai dòng bán chạy K200 và K014.

4 kiểu cảm biến quang thường gặp

• Thu phát riêng (through-beam): đầu phát và đầu thu đặt đối diện – khoảng cách xa nhất, ổn định nhất, ít phụ thuộc màu vật.
• Phản xạ gương (retro-reflective): phát và thu chung một đầu, dùng thêm gương phản xạ – lắp đặt dễ hơn thu phát riêng.
• Phản xạ khuếch tán (diffuse): nhận ánh sáng phản xạ từ chính bề mặt vật – lắp nhanh nhất nhưng phụ thuộc màu và độ bóng vật.
• Triệt tiêu nền (BGS – background suppression): chỉ phát hiện vật trong vùng khoảng cách đặt trước, bỏ qua nền phía sau – giải pháp tốt nhất cho vật nhiều màu, nền băng tải bóng.

Cách chọn cảm biến quang đúng ứng dụng

1. Khoảng cách phát hiện: chọn cảm biến có khoảng cách danh định lớn hơn thực tế 20–30%.
2. Màu sắc, bề mặt vật: vật đen, bóng, nhiều màu → ưu tiên loại triệt tiêu nền; vật trong suốt → dùng dòng chuyên dụng cho vật trong suốt.
3. Nền phía sau: nếu sau vật là khung máy, băng tải sáng màu → bắt buộc dùng loại triệt tiêu nền để tránh báo sai.
4. Ngõ ra: NPN hay PNP phải khớp với ngõ vào PLC; chọn Light-ON hay Dark-ON theo logic điều khiển.
5. Không gian lắp đặt: chỗ hẹp, máy nhỏ → loại siêu mỏng như K014.
6. Môi trường: có nước, dầu, bụi → chọn cấp bảo vệ IP64 trở lên.

SIRON K200 – cảm biến quang triệt tiêu nền

K200 là dòng cảm biến dạng hộp nhỏ, triệt tiêu nền bằng ánh sáng đỏ, chỉnh khoảng cách bằng núm vặn. Thông số chính theo catalog SIRON:

• K200-1 / K200-2 / K200-3: khoảng cách phát hiện (giấy trắng) 5–150mm / 10–300mm / 5–200mm; điểm sáng Φ7,3mm / Φ20mm / Φ9mm
• Nguồn 12 ~ 24V DC ±10%, dòng ≤ 25mA; tải ngõ ra ≤ 100mA
• Thời gian phản hồi < 1ms; Light-ON/Dark-ON chuyển đổi
• Cấp bảo vệ IP64; vỏ ABS + 5% sợi thủy tinh, cửa sổ PMMA
• Kích thước 32,4 × 21 × 12mm; cáp 4 lõi dài 2m
• Bảo vệ ngược cực, ngắn mạch, quá tải; chống ánh nắng ≤ 10.000 lux
• Ngoài ra có K200-4 ánh sáng xanh (5–200mm) và K200-5 (đặt BGS 25–100mm) cho vật khó phát hiện.

SIRON K014 – cảm biến quang siêu mỏng

Dòng K014 có thân siêu mỏng, lắp vừa những vị trí chật hẹp trên máy đóng gói, máy điện tử:

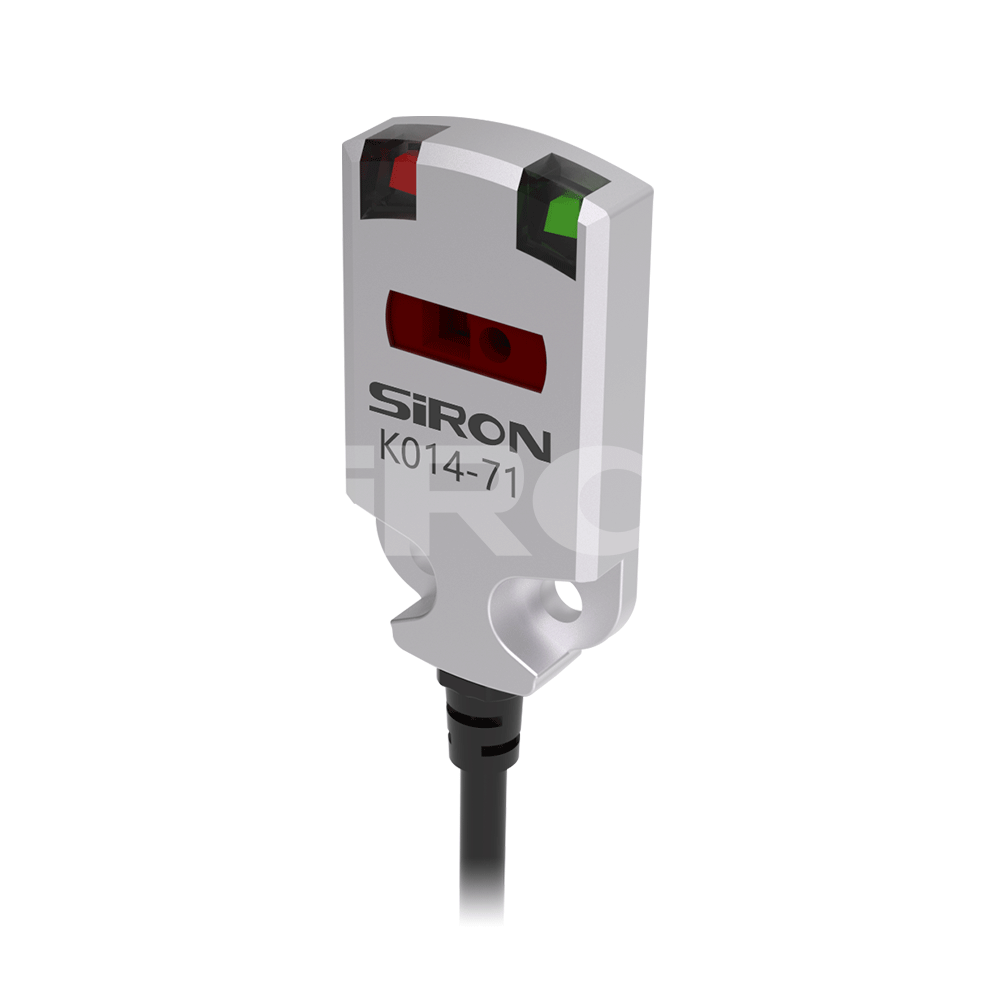

• K014-71: phản xạ triệt tiêu nền khoảng 30 ± 5mm, phản hồi ≤ 1ms, cáp 2m.
• K014-71A: phản xạ giới hạn 2–50mm (giấy trắng), 2–35mm (giấy đen mờ), điểm sáng Φ4mm, vỏ inox SUS316L.

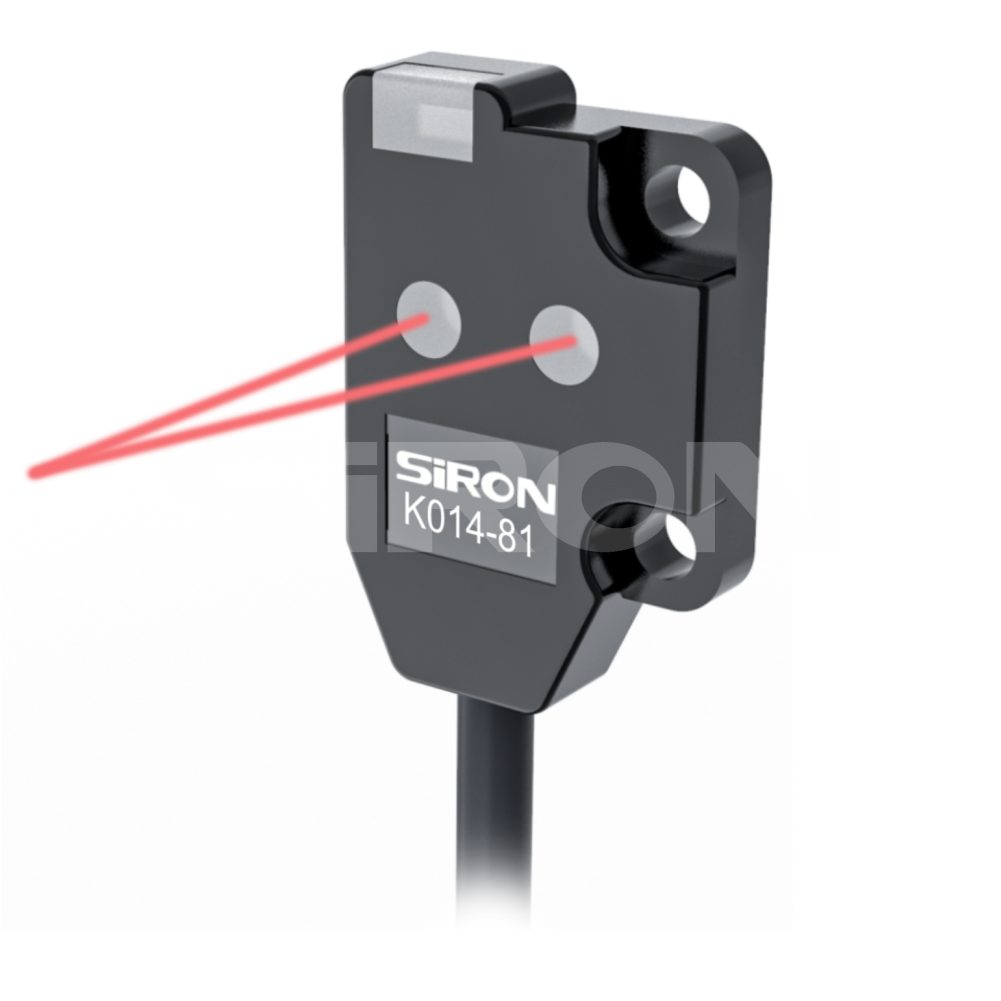

• K014-81 ~ K014-83: phát hiện mặt trước hoặc mặt bên, khoảng cách 2–30mm / 300mm, cấp bảo vệ IP66.

Ví dụ chọn nhanh

• Phát hiện thùng carton nhiều màu trên băng tải con lăn → K200-2 (10–300mm, triệt tiêu nền).
• Phát hiện linh kiện nhỏ trong khe hẹp của máy lắp ráp → K014-71A (điểm sáng Φ4mm, vỏ inox).
• Phát hiện vật trên băng tải bóng, nền sáng màu → K200-1 chỉnh vùng phát hiện ngắn để bỏ qua nền.

Mẹo từ kỹ thuật TAMEK: khi chỉnh cảm biến triệt tiêu nền, hãy đặt vật tối màu nhất vào vị trí xa nhất cần phát hiện rồi vặn núm đến khi đèn báo sáng ổn định – như vậy mọi vật sáng màu hơn sẽ đều được phát hiện.
