Remote I/O SIRON T11-C EtherCAT và T15-C EtherNet/IP: chọn bus nào?

Trong máy và dây chuyền hiện đại, thay vì kéo hàng trăm sợi dây tín hiệu từ cảm biến, van khí về tủ PLC, kỹ sư dùng Remote I/O đặt ngay tại máy và chỉ cần một sợi cáp mạng về bộ điều khiển. Cách làm này giảm dây dẫn, giảm thời gian đấu nối và dễ mở rộng. SIRON có hai dòng Remote I/O dạng khối nhỏ gọn đang bán rất chạy: T11-C (EtherCAT) và T15-C (EtherNet/IP).

T11-C và T15-C khác nhau ở đâu?

Hai dòng có cùng phần cứng I/O (số kênh, kiểu ngõ vào/ra, kích thước), khác nhau ở giao thức truyền thông:

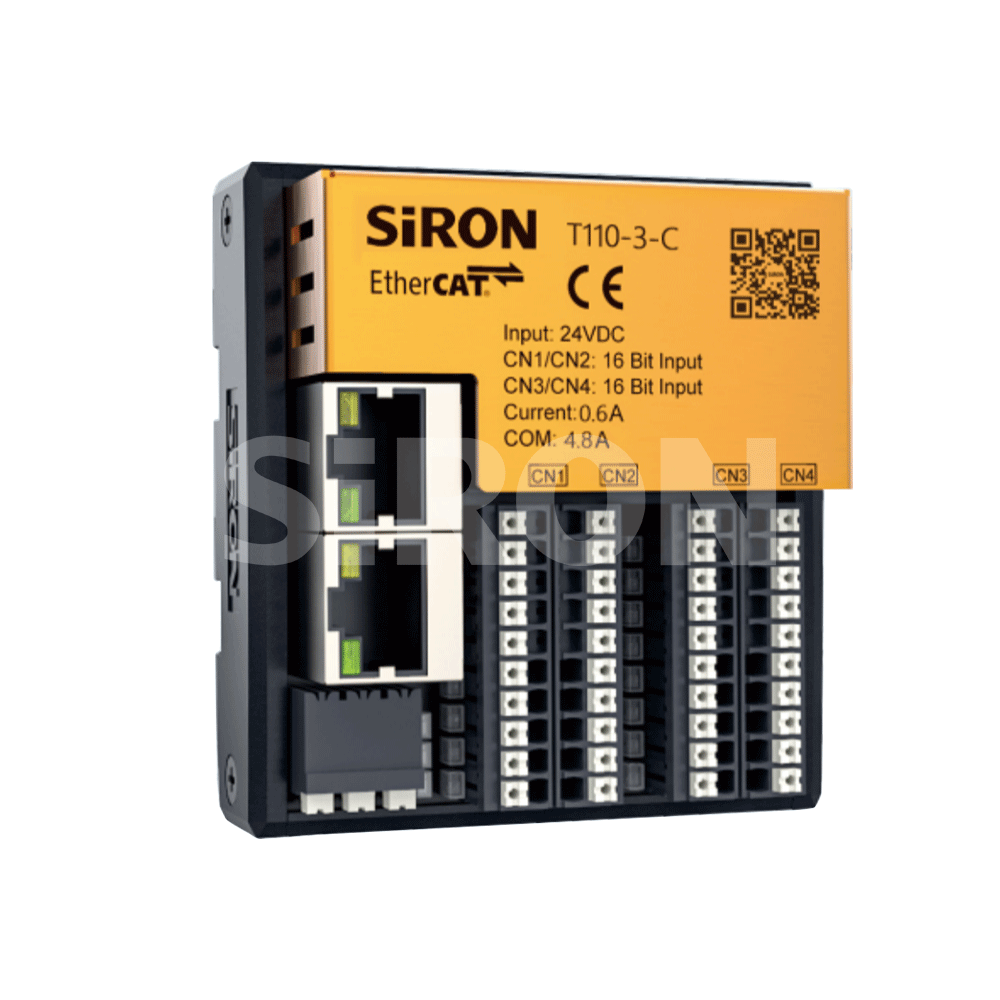

• T11-C – EtherCAT: tốc độ cập nhật rất nhanh, đồng bộ tốt – phù hợp hệ thống điều khiển chuyển động, servo, bộ điều khiển dùng EtherCAT master (ví dụ PLC/bộ điều khiển chuyển động của Inovance, Omron NJ/NX, Beckhoff…).

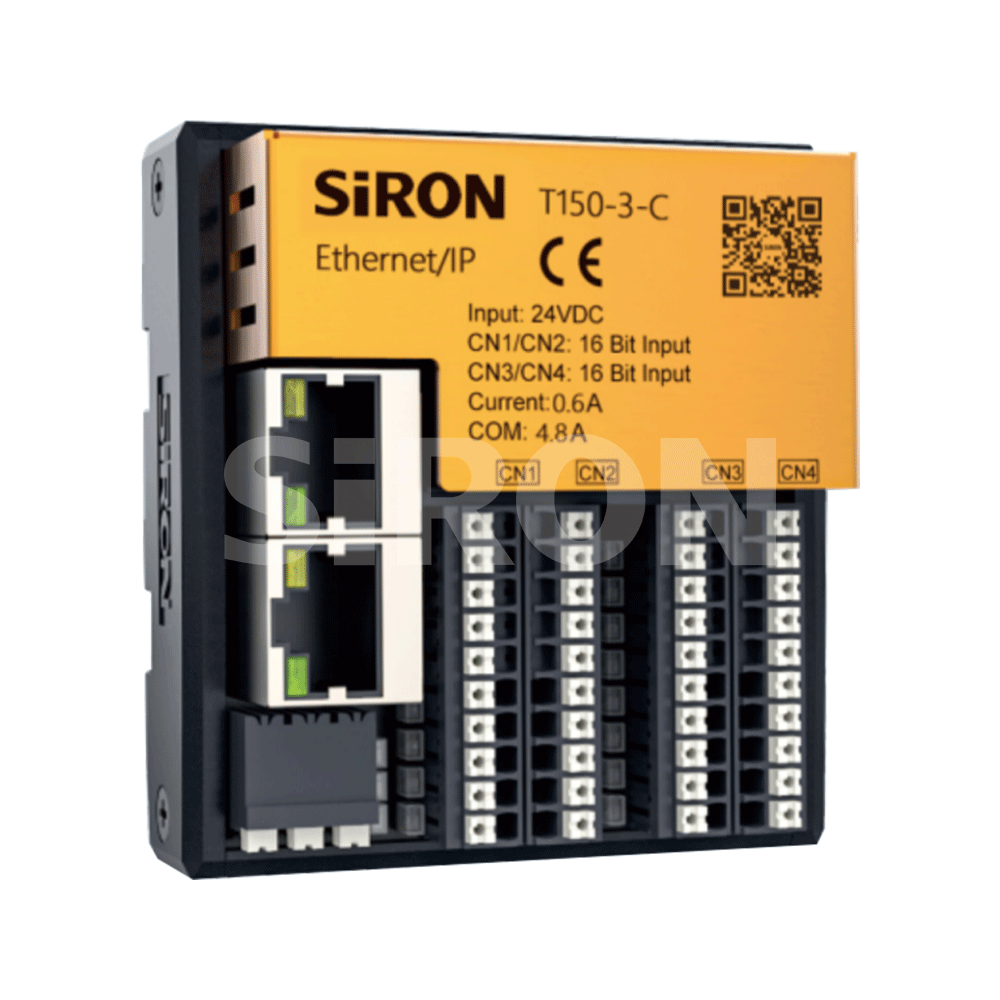

• T15-C – EtherNet/IP: giao thức phổ biến với PLC Allen-Bradley (Rockwell), Omron và nhiều hãng khác – phù hợp mạng nhà máy, dễ đi chung hạ tầng Ethernet.

Nguyên tắc chọn nhanh: PLC/bộ điều khiển của bạn hỗ trợ giao thức nào thì chọn dòng đó.

Bảng chọn mã (cách đọc mã T110-3-C)

• T1: Remote I/O SIRON; chữ số tiếp theo là giao thức (1 = EtherCAT); 0 = đầu nối lò xo; hậu tố là cấu hình kênh:
• -3: 16 vào số (NPN & PNP) + 16 ra số NPN
• -3P: 16 vào số (NPN & PNP) + 16 ra số PNP
• -4: 32 vào số (NPN & PNP)
• -5: 32 ra số NPN
• -5P: 32 ra số PNP

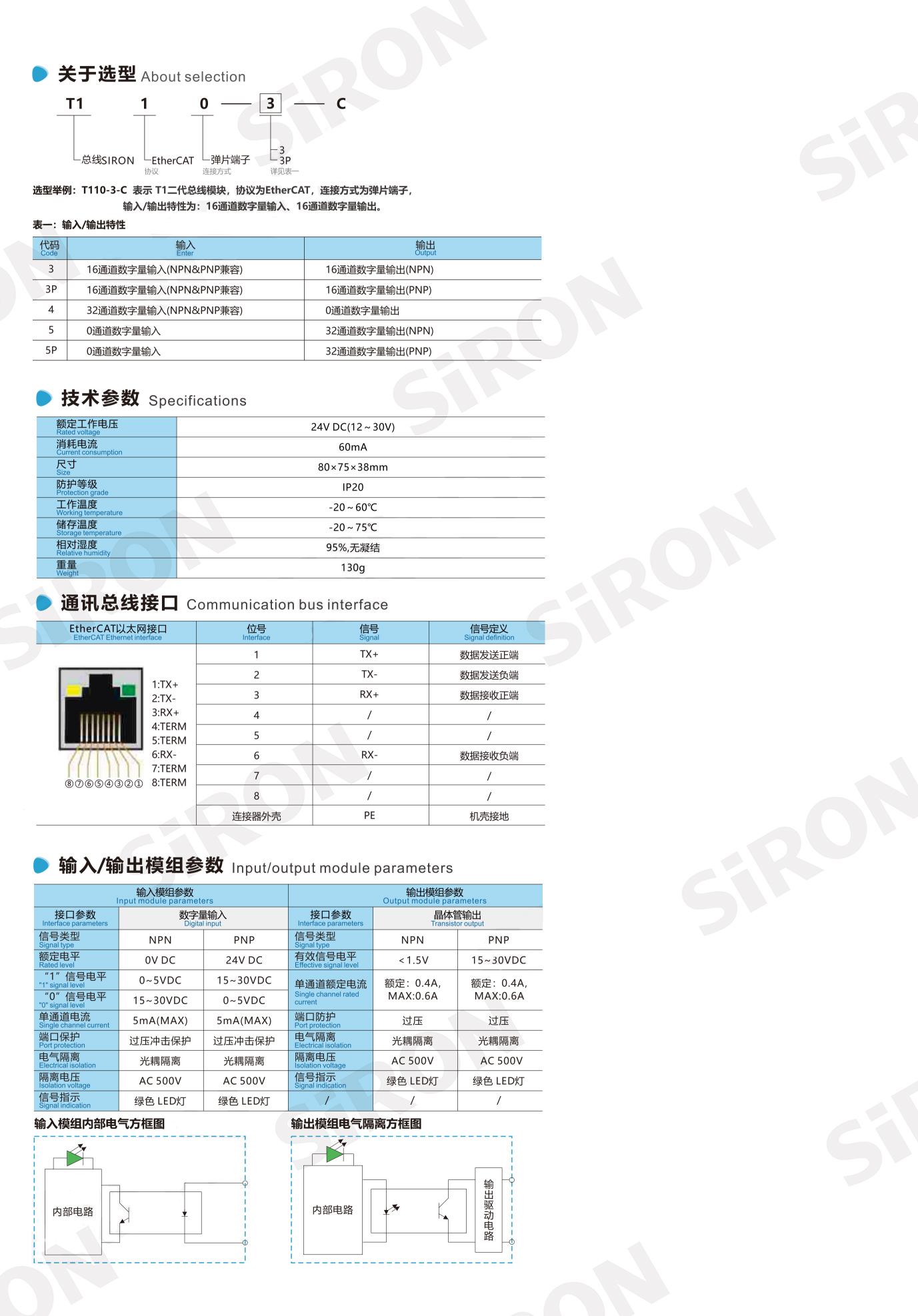

Thông số kỹ thuật (theo catalog SIRON)

• Nguồn: 24V DC (12 ~ 30V), dòng tiêu thụ 60mA

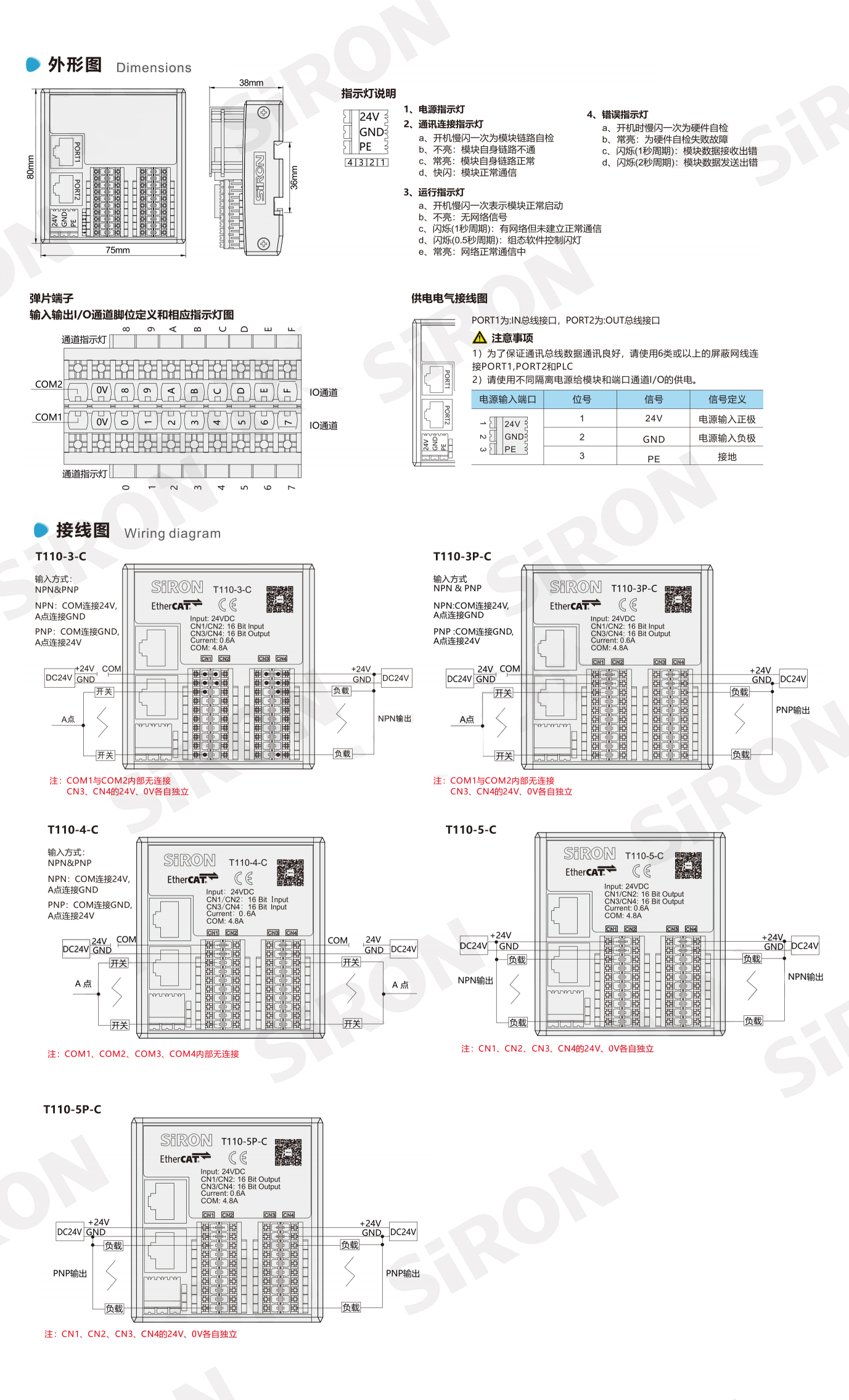

• Kích thước: 80 × 75 × 38mm, nặng 130g; cấp bảo vệ IP20
• Kết nối: đầu nối lò xo – đấu dây nhanh, không cần vặn vít
• Ngõ vào: dòng 5mA (max); cách ly quang AC 500V; có LED báo từng kênh
• Ngõ ra: dòng mỗi kênh 0,4A (đỉnh 0,6A), có bảo vệ quá dòng, cách ly quang AC 500V
• Nhiệt độ làm việc: -20 ~ 60°C; độ ẩm 95% không ngưng tụ

Ứng dụng tiêu biểu

• Máy đóng gói, máy dán nhãn có nhiều cảm biến phân tán dọc máy.
• Dây chuyền băng tải dài: đặt Remote I/O theo từng đoạn, nối tiếp bằng cáp mạng.
• Cell robot, AGV/AMR cần thêm I/O cho van khí, đèn tháp, nút nhấn.
• Cải tạo máy cũ: bổ sung I/O mà không phải thay PLC.

Lưu ý khi đấu nối

1. Ngõ vào chấp nhận cả cảm biến NPN và PNP – kiểm tra đấu chân COM đúng theo sơ đồ hãng.
2. Ngõ ra chọn đúng NPN (-3/-5) hoặc PNP (-3P/-5P) theo tải: van điện từ, rơ-le trung gian, đèn báo.
3. Tổng dòng tải lớn (nhiều van cùng bật) cần tính nguồn 24VDC dư công suất.
4. Dùng cáp mạng công nghiệp có chống nhiễu, đầu RJ45 chất lượng; tách xa cáp động lực.
5. Nạp file cấu hình (ESI cho EtherCAT, EDS cho EtherNet/IP) vào phần mềm PLC – TAMEK hỗ trợ cung cấp tài liệu.

Câu hỏi thường gặp

Remote I/O T11-C dùng với PLC Inovance được không?

Được, nếu PLC/bộ điều khiển có cổng EtherCAT master (ví dụ dòng AM/AC của Inovance). Liên hệ TAMEK để được hỗ trợ cấu hình.

Có thể mở rộng nhiều module trên một mạng?

Có. Mỗi module là một trạm (slave) trên mạng; số trạm tối đa phụ thuộc bộ điều khiển master.
