Hộp chia tín hiệu cảm biến M8 và M12 SIRON H426, H427: Tối ưu đi dây tủ điện

Trong các dây chuyền lắp ráp và chế tạo máy tự động hóa, việc gom hàng chục đường dây cảm biến quang, cảm biến từ và tiệm cận về tủ PLC trung tâm luôn là bài toán phức tạp gây tốn nhân công và chiếm dụng thể tích máng cáp. Sử dụng hộp chia tín hiệu cảm biến M8 và M12 SIRON H426, H427 là giải pháp tối ưu giúp chuẩn hóa toàn bộ hệ thống phân phối tín hiệu ngoại vi, rút ngắn 70% thời gian thi công đấu nối và giảm thiểu triệt để sự cố chập chờn do rung lắc cơ khí trong môi trường nhà xưởng.

Giới thiệu và đặc điểm nổi bật của SIRON H426 và H427

SIRON H426 và H427 là hai dòng hộp chia tín hiệu thụ động (Passive Sensor Distribution Box) chuyên dụng cho các loại cảm biến chuẩn M8 và M12. Thiết bị đóng vai trò như một trạm trung chuyển trung gian đặt ngay tại vị trí cụm cơ cấu chấp hành trên khung máy, gom tín hiệu từ 4, 8 hoặc 12 cảm biến rồi truyền về tủ điện chỉ qua một sợi cáp tổng duy nhất.

• Thiết kế thân hộp đúc nguyên khối bằng nhựa kỹ thuật PBT chống cháy, gia cường sợi thủy tinh giúp chịu va đập cơ học cực tốt.
• Tích hợp hệ thống đèn LED chỉ thị trạng thái thông minh: 1 LED xanh lá cây báo nguồn cấp tổng và hệ thống LED vàng hiển thị trạng thái tác động On/Off riêng biệt cho từng kênh cảm biến.
• Cấu trúc tiếp điểm đồng thau mạ vàng 24K dày dặn, giảm tối đa điện trở tiếp xúc và loại bỏ hoàn toàn hiện tượng oxy hóa bề mặt trong môi trường ẩm ướt hoặc hóa chất nhẹ.
• Khả năng chống rung chống lỏng ưu việt nhờ ren ốc kim loại ren đồng thau mạ niken, giữ chặt đầu cắm cáp cảm biến ngay cả khi máy dập hoặc robot hoạt động liên tục với gia tốc cao.
• Có sẵn rãnh ghi nhãn tên kênh và nắp che bụi bảo vệ cho các cổng chưa sử dụng, giúp kỹ sư bảo trì dễ dàng đánh dấu và kiểm tra tín hiệu khi vận hành.

Thông số kỹ thuật hộp chia SIRON H426 và H427

Toàn bộ thông số dưới đây được trích xuất từ tài liệu kỹ thuật chính thức của nhà sản xuất SIRON:

• Điện áp làm việc định mức: 24V DC (dải điện áp an toàn 10–30V DC).
• Dòng điện định mức trên mỗi kênh: 2A.
• Tổng dòng điện định mức tối đa toàn hộp: 10A hoặc 12A (tùy phiên bản cấp nguồn).
• Kiểu kết nối ngõ vào cảm biến: Giắc tròn ren M8 (3 chân hoặc 4 chân) và M12 (4 chân hoặc 5 chân chuẩn A-Code).
• Số lượng cổng kết nối ngoại vi: 4 cổng, 8 cổng hoặc 12 cổng.
• Cấu hình tín hiệu hỗ trợ: Chuẩn PNP (dương nguồn) hoặc NPN (âm nguồn).
• Kiểu kết nối cáp trục chính (Main Trunk Cable):
• Dòng H426: Đấu nối bằng cầu đấu vít hoặc cầu đấu lò xo kẹp bên trong khoang đấu dây phía sau nắp mở kín nước.
• Dòng H427: Đúc sẵn cáp liền thân đúc kín chống thấm (chiều dài tiêu chuẩn 3m, 5m, 10m bằng vật liệu PVC hoặc PUR chịu uốn).
• Cấp bảo vệ chống bụi nước:
• SIRON H426: Chuẩn IP65 (khi siết chặt gioăng cao su nắp hộp và dùng nắp bịt cổng trống).
• SIRON H427: Chuẩn IP67 (đúc kín nguyên khối chống ngập nước tạm thời).
• Điện trở tiếp xúc: ≤ 5 mΩ.
• Điện trở cách điện: ≥ 100 MΩ tại điện áp đo 500V DC.
• Nhiệt độ môi trường vận hành: -25°C đến +80°C.

Cách đọc mã và các phiên bản đặt hàng tiêu biểu

Quy tắc đặt mã của hộp chia SIRON rất trực quan, phản ánh chính xác cấu tạo phần cứng:

• Ký tự dòng sản phẩm: H426 (kiểu cầu đấu mở nắp) hoặc H427 (kiểu đúc cáp liền).
• Ký tự chuẩn cổng cắm: -8 (cổng ren M8) hoặc -12 (cổng ren M12).
• Số lượng cổng: 4P, 8P hoặc 12P (tương ứng 4, 8 hoặc 12 cổng).
• Cấu hình cực tính: P (chuẩn tín hiệu PNP) hoặc N (chuẩn tín hiệu NPN).
• Chiều dài cáp (đối với dòng H427): -3M, -5M, -10M.

Các mã đặt hàng thông dụng nhất tại thị trường Việt Nam:

• H426-8-8P-P: Hộp chia M8 gồm 8 cổng, ngõ ra tín hiệu PNP, đấu dây cáp chính dạng cầu đấu kẹp bên trong hộp, chuẩn bảo vệ IP65.

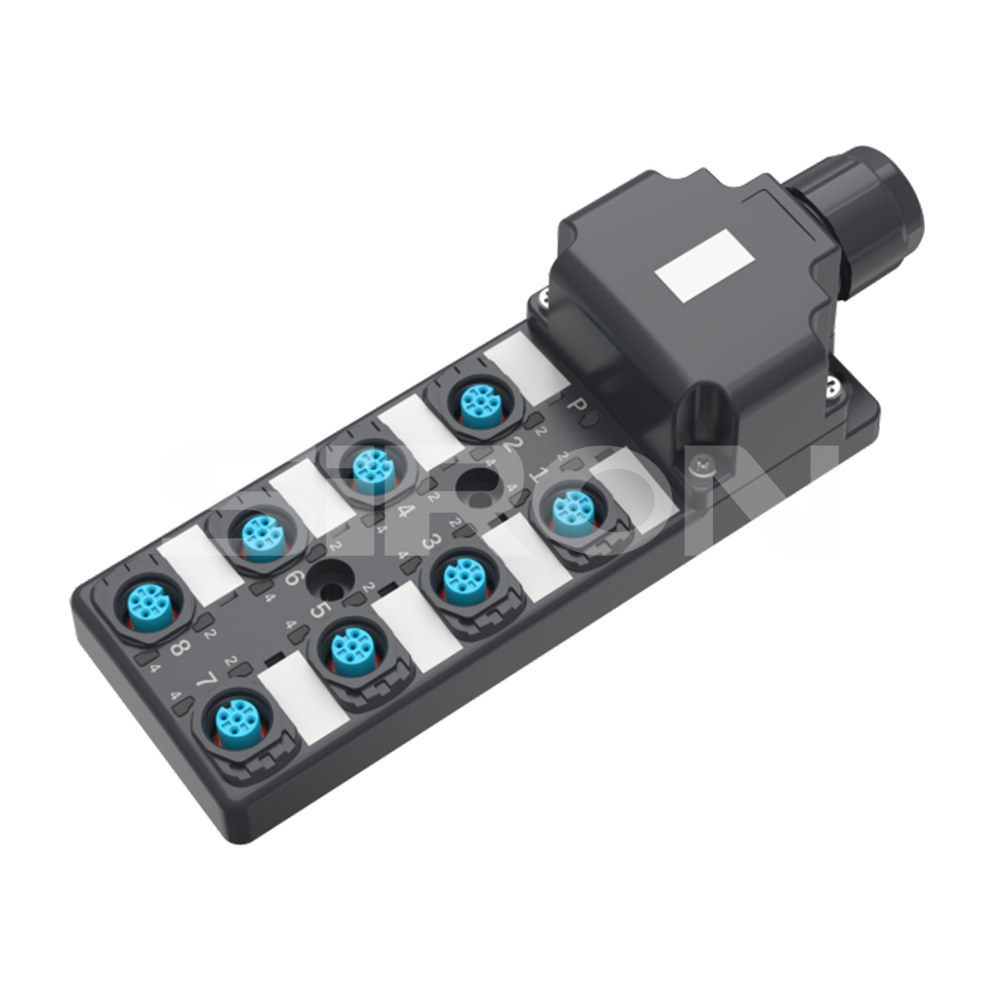

• H426-12-8P-P: Hộp chia M12 gồm 8 cổng, ngõ ra PNP, đấu dây cầu đấu nội bộ IP65.

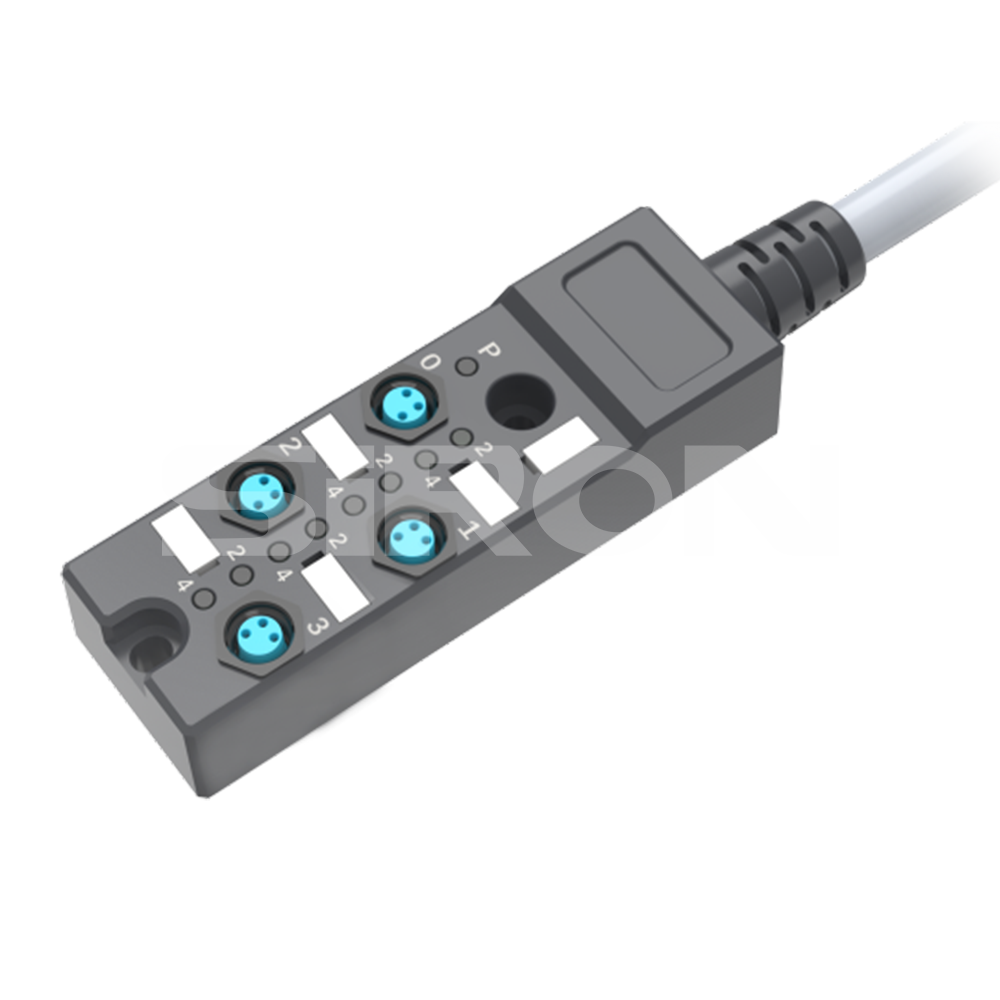

• H427-8-8P-P-5M: Hộp chia M8 gồm 8 cổng đúc cáp liền dài 5m chất liệu PUR chịu dầu mỡ, chuẩn ngâm nước IP67.
• H427-12-8P-P-10M: Hộp chia M12 gồm 8 cổng đúc sẵn cáp dài 10m chống nhiễu, chuẩn IP67.

So sánh hộp chia tín hiệu SIRON H426 và H427

Khi lựa chọn giữa hai dòng sản phẩm, kỹ sư thiết kế cần cân nhắc kỹ các đặc tính sau:

• Về phương thức kết nối cáp chính: H426 sử dụng khoang cầu đấu bắt vít bên trong thân giúp kỹ sư tự do luồn cáp có sẵn hoặc thay thế chiều dài dây tùy ý tại công trường, trong khi H427 được nhà máy đúc liền sợi cáp PUR nguyên khối giúp loại bỏ hoàn toàn thao tác tuốt dây và đấu nối thủ công.
• Về cấp bảo vệ môi trường: H426 đạt tiêu chuẩn IP65 phù hợp lắp đặt trong môi trường bụi công nghiệp và nước bắn nhẹ; ngược lại H427 đạt chuẩn IP67 kín nước tuyệt đối, hoạt động an toàn ngay cả tại khu vực thường xuyên rửa xịt áp lực hoặc dầu mỡ cắt gọt máy gia công.
• Về tính linh hoạt trong bảo trì: H426 dễ dàng tháo rời cáp chính khi cần di chuyển hoặc thay cáp mới mà không phải thay toàn bộ thân hộp; trong khi H427 có độ tin cậy kết nối cơ khí cao hơn nhờ đầu gioăng đúc kín không lo đứt ngầm hay lỏng ốc vít do rung giật.
• Về kích thước tổng thể: H427 gọn nhẹ hơn do không cần khoang chứa nắp mở cầu đấu như H426, giúp tiết kiệm đáng kể không gian khi gá trên bàn máy chật hẹp.

Bên cạnh đó, quý khách có thể tham khảo thêm dòng hộp chia cảm biến SIRON H425-H428 và kết hợp đồng bộ cùng cáp đúc sẵn M8/M12 SIRON X236/X237 để đạt hiệu quả truyền dẫn tối ưu nhất.

Ứng dụng thực tế trong công nghiệp

Hộp chia tín hiệu SIRON H426 và H427 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Băng chuyền đóng gói và phân loại: Lắp đặt tại các cụm xi lanh đẩy phôi và trạm cân kiểm tra để gom tín hiệu từ hàng chục cảm biến quang và cảm biến từ về bộ điều khiển PLC.
• Máy gia công cơ khí chính xác CNC: Gom tín hiệu cảm biến hành trình, công tắc áp suất dầu và cảm biến đo nhiệt độ dung dịch làm mát về tủ điện máy.
• Dây chuyền lắp ráp linh kiện điện tử và 3C: Gắn trên các cụm jig test tự động, máy bắt vít tự động và robot SCARA nơi không gian đi dây cực kỳ hạn chế.
• Hệ thống kho thông minh và xe tự hành AGV/AMR: Gom toàn bộ tín hiệu cảm biến an toàn, cảm biến dừng trạm và cảm biến chướng ngại vật về bộ điều khiển trung tâm của robot.

Hướng dẫn cách chọn và đấu nối lắp đặt chuẩn kỹ thuật

Để hệ thống hoạt động ổn định và lâu dài, kỹ sư cần thực hiện đúng các bước sau:

1. Xác định chính xác loại cảm biến đầu vào: Kiểm tra cảm biến là ngõ ra PNP hay NPN, chuẩn chân cắm là M8 (3 chân/4 chân) hay M12 (4 chân/5 chân) để chọn đúng model hộp chia tương ứng.
2. Cố định thân hộp chia: Bắt chặt thân hộp lên khung kim loại phẳng bằng 2 vít M4 qua các lỗ tai bắt định hình sẵn, tránh lắp tại các vị trí tiếp xúc trực tiếp nguồn nhiệt cao trên 80°C.
3. Đấu nối cáp trục chính (với dòng H426): Mở nắp hộp bảo vệ, luồn cáp qua ốc siết cáp chống nước (Cable Gland), tuốt đầu dây và bấm cốt kim rồi siết chặt vào các chân cầu đấu theo đúng sơ đồ màu dây (chân dương 24V, chân âm 0V và các chân tín hiệu kênh từ 1 đến 8). Siết chặt nắp hộp và gioăng siết cáp để bảo đảm cấp bảo vệ IP65.
4. Cắm giắc cảm biến: Cắm chặt các đầu nối M8/M12 của cảm biến vào các cổng trên hộp chia và siết ren bằng tay đến khi khít chặt, sử dụng nắp cao su bảo vệ đậy kín các cổng chưa cắm giắc.
5. Kiểm tra chạy thử: Cấp nguồn 24V DC và kiểm tra LED xanh sáng báo nguồn. Tác động lần lượt vào từng cảm biến ngoại vi để quan sát đèn LED vàng tương ứng trên hộp sáng lên, đồng thời kiểm tra tín hiệu ngõ vào PLC tương ứng đã nhận đúng địa chỉ logic.

Câu hỏi thường gặp về hộp chia SIRON H426 và H427

Hộp chia SIRON H426 và H427 có dùng được cho cảm biến NPN không?

Có, SIRON cung cấp đầy đủ cả hai phiên bản mạch điện bên trong chuẩn PNP (tín hiệu mức cao dương) và chuẩn NPN (tín hiệu mức thấp âm). Quý khách cần xác định đúng loại cảm biến đang sử dụng khi đặt hàng để đèn LED chỉ thị hoạt động chuẩn xác.

Dòng điện 2A mỗi kênh có đủ cấp nguồn cho các cảm biến tải nặng không?

Định mức 2A trên mỗi cổng hoàn toàn đáp ứng thừa tải cho mọi loại cảm biến quang, cảm biến từ, laser thông thường (vốn chỉ tiêu thụ từ 15mA đến 50mA). Thậm chí mức dòng 2A này còn cho phép cấp nguồn trực tiếp cho các van điện từ khí nén mini hoặc rơ le phụ trợ mà không sợ quá tải tiếp điểm.

Nếu một cổng trên hộp chia bị hỏng có cần thay toàn bộ hộp không?

Cấu trúc cơ học của hộp chia SIRON rất bền bỉ, mỗi cổng là một đường dây độc lập kéo về cáp chính. Trong trường hợp hỏng ren cơ học hoặc lỗi cổng cục bộ, quý khách chỉ cần chuyển cảm biến sang cổng trống dự phòng còn lại trên hộp mà không làm gián đoạn vận hành của các cổng khác.

Cần làm gì để bảo đảm chuẩn chống nước IP67 cho hộp chia H427 ngoài hiện trường?

Quý khách cần siết chặt vòng ren đồng của đầu giắc cắm cảm biến sao cho gioăng cao su O-ring ép chặt vào miệng cổng. Đối với các cổng chưa sử dụng, bắt buộc phải vặn nắp bảo vệ có ren chống nước chuyên dụng đi kèm để ngăn ngừa hơi ẩm và bụi bẩn xâm nhập.
