Module I/O tích hợp SIRON T306: EtherNet/IP (T306-5) và CC-Link IE (T306-4)

Khác với hệ I/O ghép module (T303, T305), module I/O tích hợp (all-in-one) gộp bộ truyền thông + kênh I/O trong một khối: chỉ cần cấp nguồn, cắm cáp mạng là có ngay một trạm I/O. SIRON T306 có hai nhánh theo giao thức: T306-5 (EtherNet/IP) và T306-4 (CC-Link IE Field Basic).

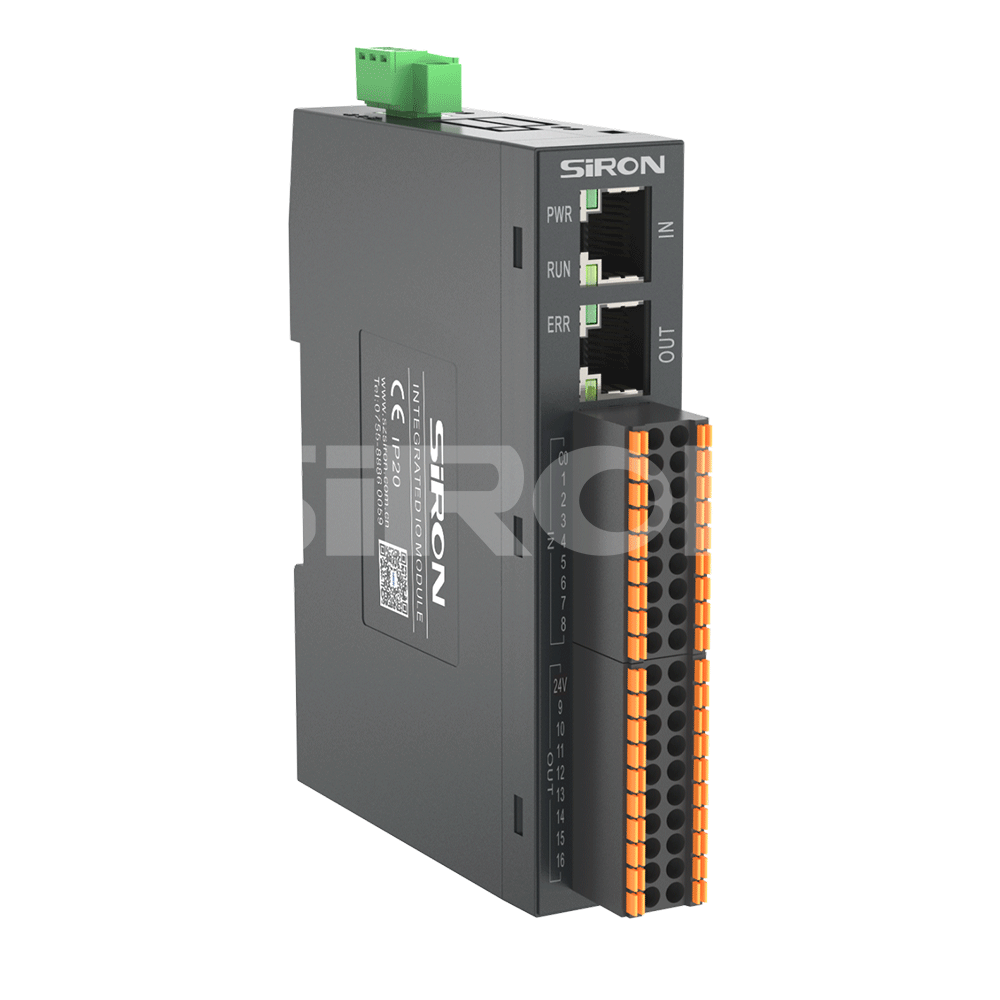

T306-5 – EtherNet/IP

• Giao thức: EtherNet/IP – dùng với PLC Rockwell (Allen-Bradley), Omron và nhiều hãng hỗ trợ EtherNet/IP

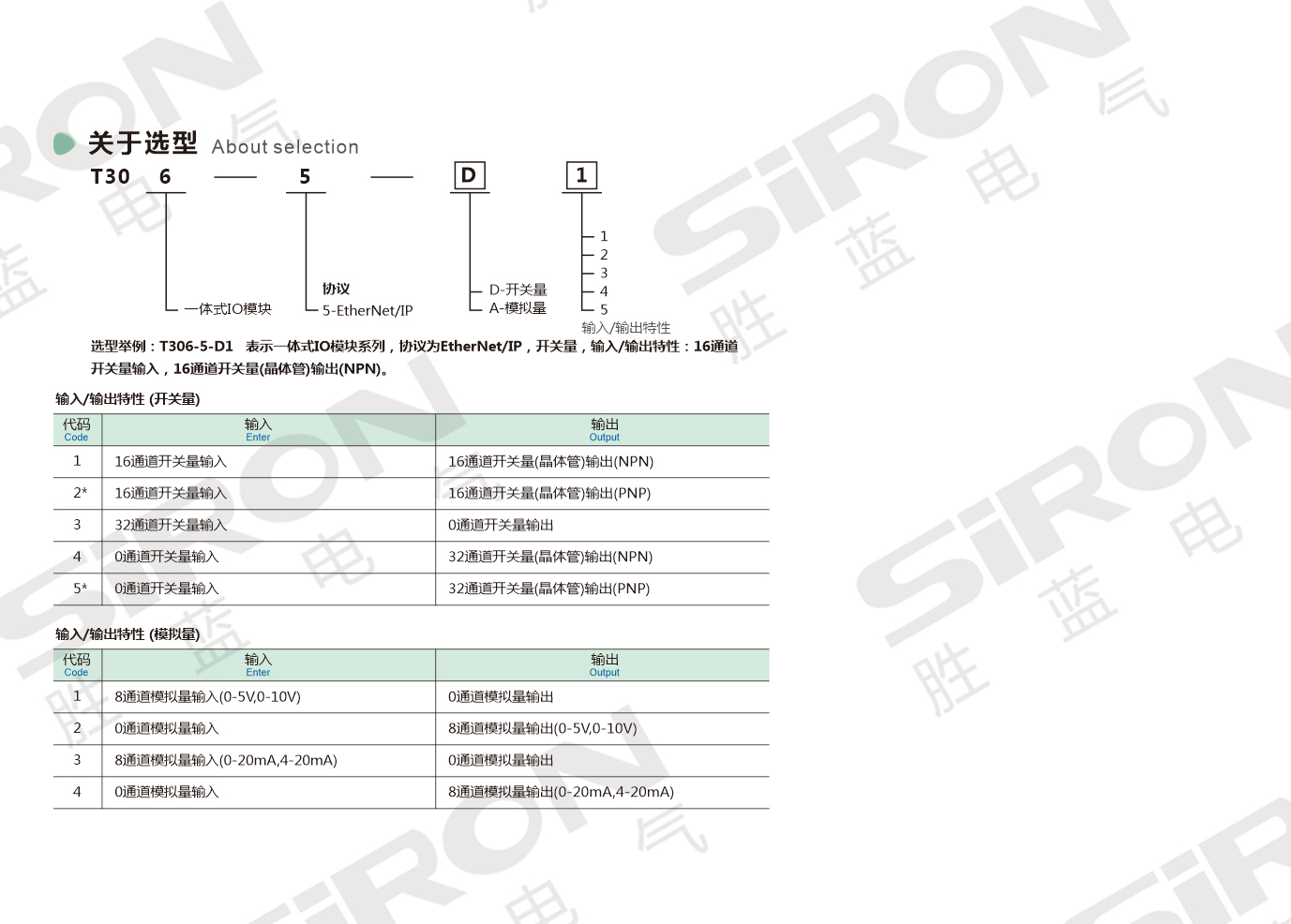

• Kênh số: T306-5-D1 ~ D5; kênh tương tự: T306-5-A1 ~ A4
• Tín hiệu: số (công tắc) và tương tự

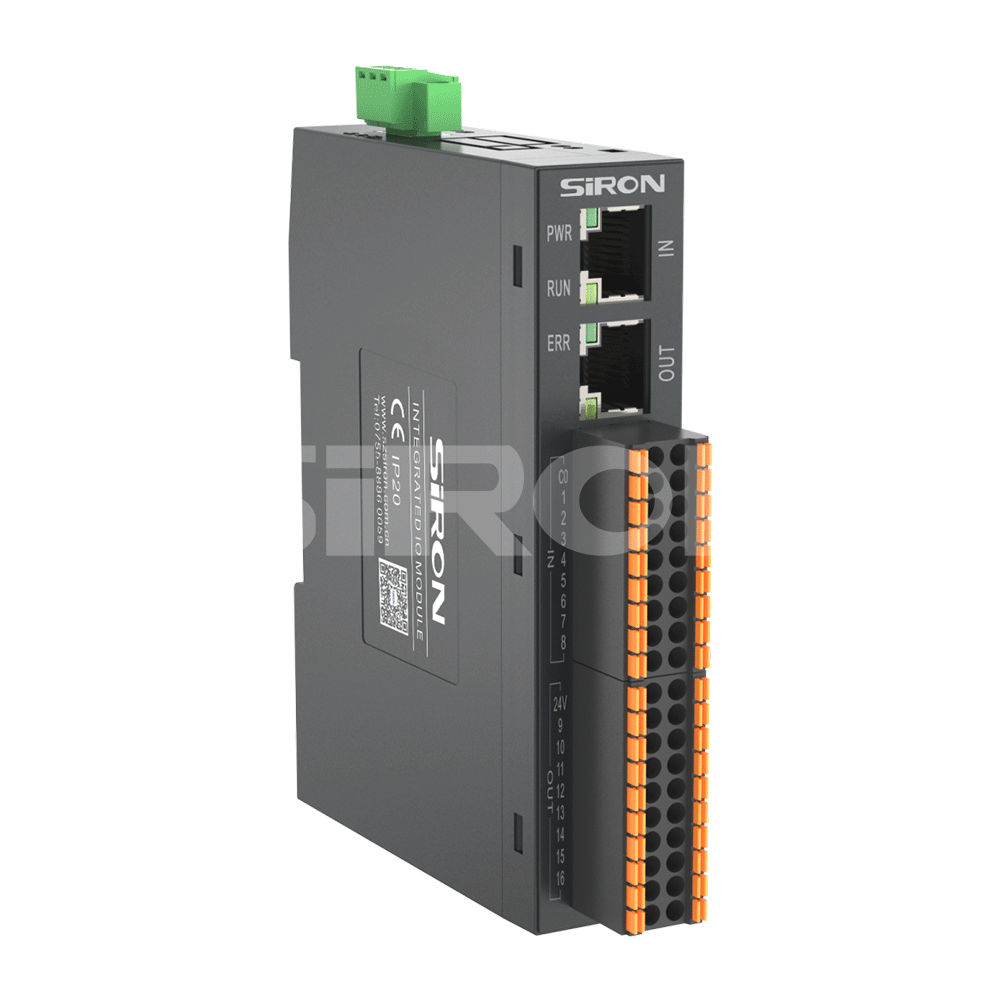

T306-4 – CC-Link IE Field Basic

• Giao thức: CC-Link IE Field Basic – chuẩn Ethernet phổ biến với PLC Mitsubishi (FX5U, iQ-R, iQ-F…)

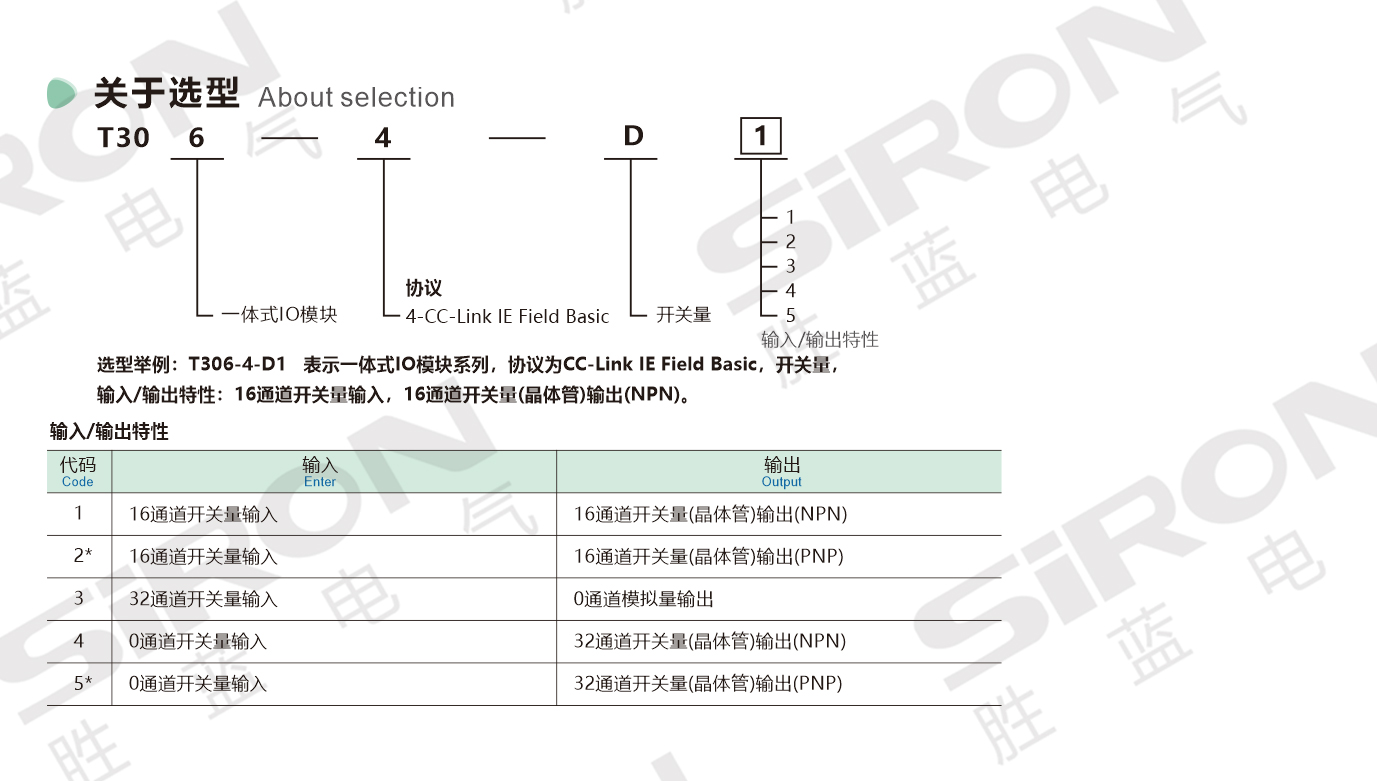

• Kênh số: T306-4-D1 ~ D5

Ưu điểm của I/O tích hợp

• Lắp đặt nhanh: không phải chọn ghép bộ truyền thông và từng module.
• Giá thành tốt cho trạm I/O nhỏ, số kênh cố định.
• Phù hợp mở rộng phân tán: đặt cạnh máy, cạnh băng tải, giảm dây tín hiệu về tủ.

Chọn T306 hay hệ module T305?

• Trạm cố định 16–32 kênh, cần đơn giản → T306.
• Cần phối hợp nhiều loại module, số kênh lớn, mở rộng linh hoạt → T305 dạng lưỡi.
• Dùng EtherCAT → Remote I/O T11-C.

Lưu ý khi cài đặt

1. Nạp file mô tả thiết bị (EDS cho EtherNet/IP, CSP+ cho CC-Link IE Field Basic) vào phần mềm PLC.
2. Đặt địa chỉ IP cho module theo dải mạng của PLC.
3. Ngõ ra chọn đúng NPN/PNP theo tải; tính tổng dòng nguồn 24VDC.
4. TAMEK hỗ trợ cung cấp file cấu hình và hướng dẫn kết nối.

Mua module I/O SIRON T306 chính hãng tại TAMEK

TAMEK là đại lý ủy quyền SIRON tại Việt Nam – module T306, T305, T303, Remote I/O T11-C/T15-C chính hãng có CO/CQ. Tải datasheet T306-5 (PDF), datasheet T306-4 (PDF), xem danh mục SIRON hoặc gọi/Zalo 0962 980 550.
