Quạt hút làm mát tủ điện công nghiệp SIRON P08-C, P09-C, P12-Q: lưu lượng gió và cách chọn

Trong hệ thống tủ điện điều khiển công nghiệp, nhiệt độ tăng cao do biến tần, PLC, servo và khởi động từ sinh nhiệt liên tục là nguyên nhân hàng đầu gây sụt giảm tuổi thọ linh kiện và kích hoạt lỗi ngắt mạch quá nhiệt. Việc trang bị quạt hút làm mát kết hợp cùng bộ nguồn cấp điện chuyển mạch chất lượng cao như quạt hút làm mát tủ điện công nghiệp SIRON P08-C, P09-C, P12-Q là giải pháp then chốt giúp duy trì luồng không khí tuần hoàn tối ưu, ổn định áp suất và nhiệt độ trong ngưỡng an toàn tuyệt đối.

Giới thiệu và đặc điểm nổi bật của giải pháp làm mát SIRON

Hệ thống thông gió và làm mát tủ điện SIRON bao gồm các cụm quạt hút hướng trục công suất lớn kết hợp lưới lọc bụi tiêu chuẩn, được cấp nguồn bởi các dòng nguồn chuyển mạch chuyên dụng P08-C (dạng siêu mỏng gắn ray), P09-C (vỏ kim loại tải nặng) và P12-Q (nguồn tổ ong gắn khung gầm). Sự kết hợp đồng bộ này đảm bảo quạt làm mát luôn nhận nguồn điện áp 24V DC hoặc 12V DC phẳng mịn, cách ly hoàn toàn xung nhiễu từ lưới điện nhà xưởng.

• Cánh quạt thiết kế khí động học tiên tiến bằng vật liệu nhựa PBT chống cháy UL94V-0 hoặc hợp kim nhôm đúc, tạo lưu lượng gió đối lưu cực lớn với độ ồn vận hành cực thấp dưới 45 dB(A).
• Động cơ quạt sử dụng vòng bi bạc đạn kép (Dual Ball Bearing) sản xuất tại Nhật Bản, đảm bảo vận hành liên tục 24/7 với tuổi thọ thiết kế vượt mốc 60.000 giờ.
• Khung lưới lọc bụi kèm tấm mút lọc sợi tổng hợp có khả năng giữ lại đến 90% hạt bụi siêu mịn, ngăn ngừa triệt để hiện tượng bụi tích tụ ẩm gây phóng điện trên bo mạch biến tần.
• Dòng nguồn cấp P08-C sở hữu thân hình siêu mỏng booksize tiết kiệm 50% diện tích thanh ray DIN, hiệu suất chuyển đổi năng lượng vượt trội đạt trên 90%, giúp giảm lượng nhiệt tỏa ra ngay bên trong tủ.
• Dòng nguồn P09-C và P12-Q trang bị đầy đủ các tính năng bảo vệ cao cấp: chống quá tải dòng (Overload), chống quá áp ngõ ra (Overvoltage), bảo vệ ngắn mạch tự phục hồi (Short Circuit) và tích hợp mạch hiệu chỉnh hệ số công suất chủ động PFC.

Thông số kỹ thuật chi tiết của hệ thống SIRON P08-C, P09-C và P12-Q

Dưới đây là các thông số vận hành tiêu chuẩn theo tài liệu kỹ thuật chính hãng của SIRON:

Thông số kích thước và lưu lượng gió cụm quạt hút làm mát:

• Kích thước khung quạt tiêu chuẩn: 80 x 80 mm, 92 x 92 mm, 120 x 120 mm hoặc cụm thông gió công nghiệp 150 x 150 mm đến 204 x 204 mm.
• Lưu lượng gió đối lưu định mức: từ 45 m³/h (cỡ 80mm), 90 m³/h (cỡ 92mm) đến 160 – 230 m³/h (cỡ 120mm).
• Áp suất tĩnh luồng gió: 35 Pa đến 85 Pa.
• Độ ồn làm việc: 32 dB(A) đến 46 dB(A).
• Cấp bảo vệ chống bụi và nước: Chuẩn IP54 hoặc IP55 khi lắp kèm tấm phin lọc bụi tiêu chuẩn.
• Dải nhiệt độ môi trường chịu đựng: -20°C đến +70°C.

Thông số bộ nguồn chuyển mạch cấp điện chuyên dụng:

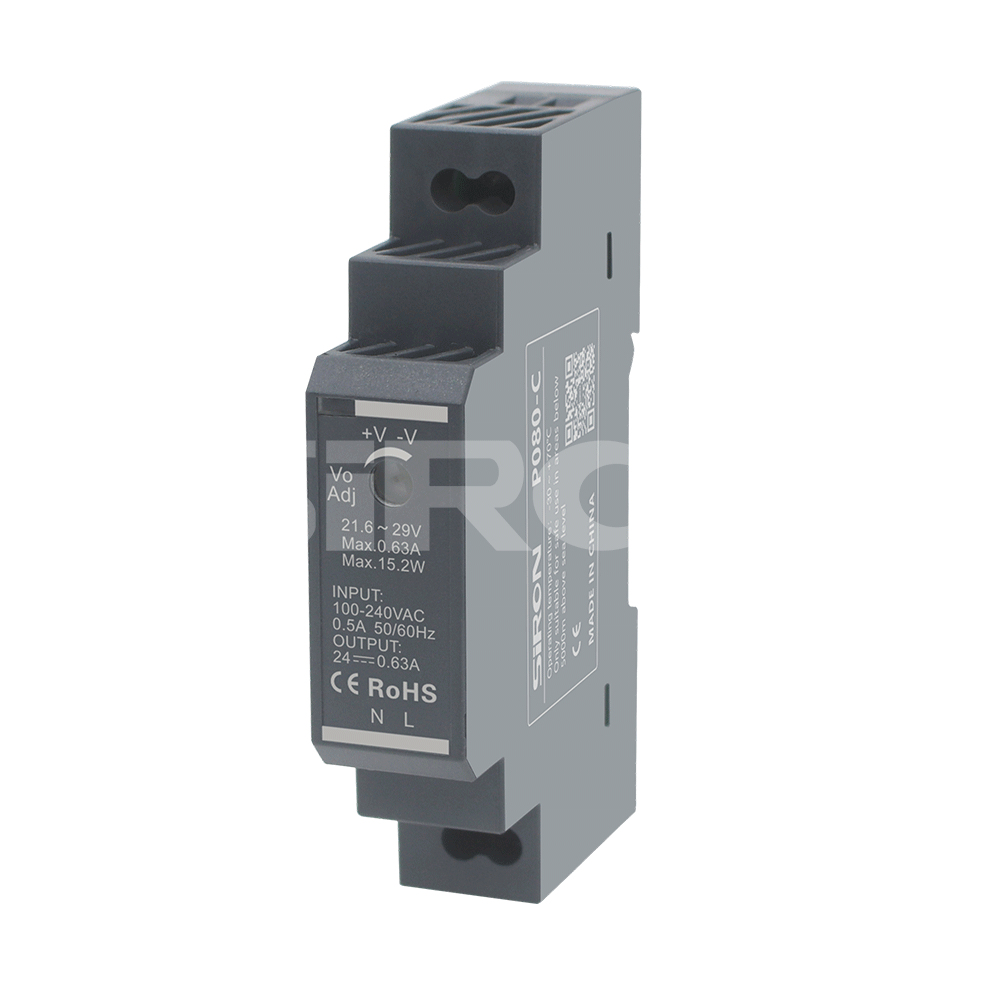

• Dòng siêu mỏng gắn ray DIN SIRON P08-C (model P080-C, P081-C, P082-C, P083-C, P084-C):
• Dải công suất: 15W, 30W, 60W, 100W, 150W.
• Điện áp ngõ ra: 12V DC hoặc 24V DC (có chiết áp vi chỉnh ±10%).
• Dải điện áp ngõ vào: 85–264V AC hoặc 120–370V DC.
• Hiệu suất năng lượng: 88% – 91%.

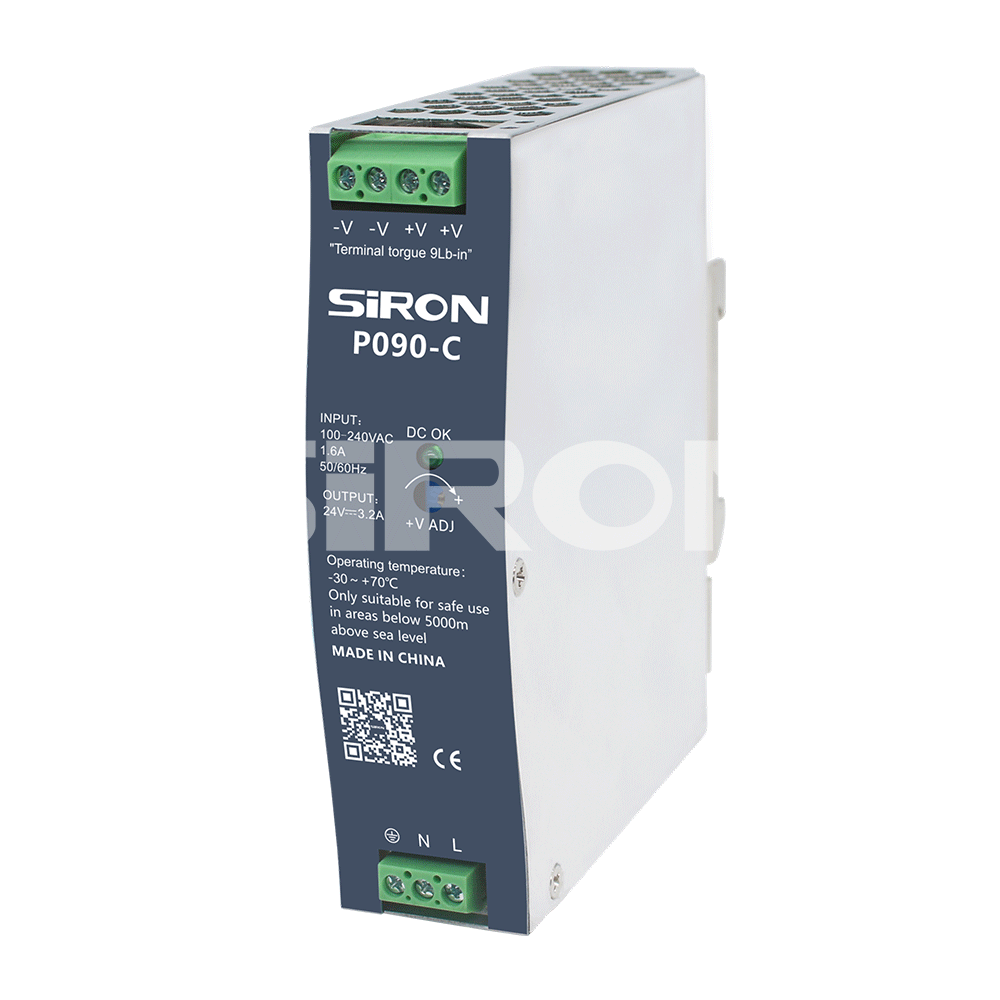

• Dòng vỏ kim loại gắn ray DIN SIRON P09-C (model P090-C đến P094-C):
• Dải công suất: 75W, 120W, 150W, 240W, 480W.
• Vỏ kim loại tản nhiệt tổ ong gia cường, khả năng chịu quá tải 150% trong 3 giây.
• Tích hợp đèn LED hiển thị DC OK và tiếp điểm relay báo trạng thái nguồn.
• Dòng nguồn tổ ong gắn khung gầm SIRON P12-Q (model P120-Q đến P127-Q):
• Dải công suất: 35W, 50W, 75W, 100W, 150W, 200W, 350W, 400W.
• Thiết kế lắp đáy hoặc gắn hông tủ máy gia công, độ bền rung cơ học cao.

Cách đọc mã và các phiên bản kích thước quạt và bộ nguồn

Để chọn đúng model cho hệ thống tủ điện, kỹ sư áp dụng quy tắc đọc mã sau:

Các model quạt hút thông dụng:

• P08-C-FAN-80: Cụm quạt hút tủ điện kích thước 80x80mm, điện áp 24V DC, lưu lượng gió 45 m³/h kèm phin lọc bụi IP54.
• P09-C-FAN-92: Cụm quạt hút tủ điện kích thước 92x92mm, điện áp 24V DC, lưu lượng gió 90 m³/h.
• P12-Q-FAN-120: Cụm quạt hút công suất cao kích thước 120x120mm, lưu lượng 180 m³/h chuyên dụng cho tủ biến tần công suất lớn.

Các mã nguồn đặt hàng tiêu biểu:

• P082-C-24: Nguồn siêu mỏng gắn ray DIN 60W ngõ ra 24V DC / 2.5A.
• P091-C-24: Nguồn vỏ kim loại gắn ray DIN 120W ngõ ra 24V DC / 5A có đèn báo DC OK.
• P124-Q-24: Nguồn gắn khung gầm 150W ngõ ra 24V DC / 6.5A tản nhiệt nhôm đục lỗ.

So sánh các cấu hình làm mát tủ điện SIRON

Tùy vào quy mô tủ và mật độ thiết bị phát nhiệt, kỹ sư có thể lựa chọn giải pháp phù hợp:

• Về lưu lượng gió và kích thước: Cỡ quạt 80x80mm phù hợp cho các tủ điều khiển nhỏ cục bộ tại máy hoặc tủ nút nhấn điều khiển; cỡ 92x92mm tối ưu cho tủ phân phối tầng và tủ PLC tiêu chuẩn; trong khi cỡ 120x120mm hoặc quạt kép 204mm là lựa chọn bắt buộc cho các tủ biến tần động cơ từ 15kW trở lên.
• Về dòng nguồn cấp P08-C so với P09-C: Dòng P08-C có kích thước cực kỳ thanh mảnh, lắp sát trên thanh ray DIN cùng cầu đấu dây SIRON G340/G341/G342 giúp tiết kiệm không gian máng đi dây; ngược lại dòng P09-C sở hữu vỏ kim loại chắc chắn chịu được môi trường nhiệt độ môi trường lên đến 70°C và công suất lớn đến 480W, sẵn sàng cấp nguồn cho cả dàn quạt hút lẫn mạch điều khiển PLC.
• Về dòng P12-Q: Thích hợp lắp cố định ở đáy tủ máy công cụ hoặc bàn thao tác cơ khí nơi không trang bị thanh ray DIN tiêu chuẩn.

Quý khách có thể kết hợp thêm đèn tủ điện LED SIRON D302-A để hoàn thiện tiện ích nội thất tủ điện điều khiển chuyên nghiệp.

Ứng dụng thực tế trong công nghiệp

Hệ thống quạt hút làm mát và nguồn chuyển mạch SIRON là trang bị tiêu chuẩn trong:

• Tủ biến tần và servo điều khiển nhiều trục: Giải nhiệt cưỡng bức liên tục cho khối công suất IGBT, ngăn ngừa lỗi quá nhiệt Trip OH (Overheat) vào mùa hè.
• Tủ điện điều khiển máy đùn nhựa và lò nhiệt: Tủ làm việc trong môi trường nhà xưởng nhiệt độ cao, đòi hỏi đối lưu liên tục lưu lượng gió lớn để bảo vệ CPU PLC và module analog.
• Tủ điều khiển trạm bơm và xử lý nước ngoài trời: Sử dụng cụm quạt lọc bụi IP54 ngăn chặn sương mù ẩm và côn trùng xâm nhập vào bên trong tủ điện.
• Hệ thống tủ điện năng lượng mặt trời và trạm sạc xe điện: Duy trì nhiệt độ buồng linh kiện luôn dưới 40°C giúp thiết bị đạt hiệu suất chuyển đổi điện áp tối đa.

Hướng dẫn tính chọn lưu lượng gió và lắp đặt hệ thống làm mát

Để hệ thống tản nhiệt làm việc hiệu quả nhất, quý khách nên thực hiện theo quy trình tính toán sau:

1. Tính toán tổn hao nhiệt tổng thể: Cộng tổng công suất tỏa nhiệt (Watt) của tất cả biến tần (khoảng 3% công suất định mức), bộ nguồn (khoảng 10%), PLC, biến áp và khởi động từ lắp trong tủ.
2. Xác định lưu lượng gió yêu cầu: Sử dụng công thức thực nghiệm: V = 3.1 x Q / ΔT (trong đó V là lưu lượng gió m³/h, Q là tổng công suất nhiệt tỏa ra tính bằng Watt, ΔT là độ chênh lệch nhiệt độ cho phép giữa bên trong tủ và môi trường bên ngoài, thường chọn từ 5°C đến 10°C).
3. Bố trí vị trí quạt và lưới lọc: Luôn lắp lưới hút khí sạch ở vị trí góc dưới của cánh cửa hoặc hông tủ (nơi không khí mát nhất), và lắp quạt hút thổi khí nóng ra ngoài ở góc trên cùng của nóc hoặc sườn tủ đối diện để tạo luồng khí đối lưu tự nhiên hình zíc-zắc qua toàn bộ linh kiện.
4. Lắp đặt và đấu nối nguồn: Khoét lỗ trên tôn tủ điện theo kích thước dưỡng đi kèm, bắt chặt cụm khung quạt và lưới lọc bằng ốc siết có gioăng cao su đệm kín. Đấu nối dây nguồn quạt về bộ nguồn SIRON P08-C hoặc P09-C, nên lắp nối tiếp qua một bộ điều nhiệt cơ học (Thermostat) cài đặt ở ngưỡng 35°C để quạt chỉ chạy khi nhiệt độ trong tủ vượt ngưỡng, giúp kéo dài tuổi thọ quạt và tiết kiệm điện năng.
5. Định kỳ vệ sinh mút lọc bụi: Kiểm tra và tháo rửa tấm mút lọc bằng khí nén định kỳ mỗi 3–6 tháng tùy mức độ bụi của nhà xưởng.

Câu hỏi thường gặp về quạt hút và bộ nguồn SIRON

Nên chọn quạt hút thổi khí vào tủ hay hút khí nóng thổi ra ngoài?

Nguyên lý tản nhiệt chuẩn công nghiệp là lắp quạt hút khí nóng ở nóc tủ thổi ra ngoài để tạo áp suất âm nhẹ cuốn khí mát từ lưới lọc bên dưới đi qua các khối tản nhiệt. Tuy nhiên, nếu môi trường nhà xưởng quá nhiều bụi bông hoặc bột đá, người ta có thể chọn phương án quạt thổi khí sạch vào qua màng lọc để tạo áp suất dương, ngăn bụi lọt qua khe hở của cửa tủ.

Tấm lọc bụi của quạt SIRON có giặt rửa tái sử dụng được không?

Có. Tấm mút lọc bụi sợi tổng hợp của SIRON có thể tháo ra dễ dàng từ mặt trước của lưới lọc mà không cần dùng tua-vít. Kỹ sư có thể dùng vòi xịt khí nén thổi sạch bụi khô hoặc giặt nhẹ bằng nước xà phòng loãng, phơi khô ráo rồi lắp lại sử dụng bình thường.

Bộ nguồn SIRON P08-C có chạy được liên tục 100% tải không?

Các dòng nguồn SIRON P08-C, P09-C được thiết kế theo tiêu chuẩn công nghiệp hoạt động liên tục 24/7 ở 100% công suất danh định tại nhiệt độ môi trường đến 50°C. Tuy nhiên, để đảm bảo độ bền tối đa trên 10 năm, kỹ sư nên chọn bộ nguồn có công suất lớn hơn khoảng 20–30% so với tổng phụ tải thực tế của hệ thống quạt và thiết bị.

Làm sao để biết tấm lọc bụi đã bị tắc nghẹt cần vệ sinh?

Quý khách có thể quan sát trực tiếp mặt lưới lọc chuyển sang màu sẫm do bám bụi, hoặc nhận thấy tiếng gió rít mạnh hơn và nhiệt độ tủ điện tăng cao bất thường. Một số hệ thống hiện đại còn lắp cảm biến chênh áp để báo động về PLC khi màng lọc bị nghẹt.
